喷涂聚氨酯硬质泡沫外保温系统技术的优势

一、什么是聚氨酯硬质泡沫？

聚氨酯硬质泡沫被称为硬质聚氨酯泡沫，或聚氨酯。它是两种化学物质（a，B）的混合物，通过化学反应形成刚性泡沫。材料a-有机异氰酸酯、材料B-多元醇（聚醚多元醇）、发泡剂、催化剂、阻燃剂等a.材料B经发泡机加压加热，通过保温管送至喷枪搅拌室搅拌。压缩空气被用来喷射在被绝缘的表面，以便瞬间发泡形成硬泡沫。

二、聚氨酯硬质泡沫性能：

1） 附着力强：能牢固地粘结在混凝土、木材、钢材、沥青、橡胶等表面；

2） 保温性能好：导热系数可达0.017-0.022w/m.k，每厘米厚度相当于40cm红砖的保温效果；

3） 防水性能好：闭合率90%以上，自结皮闭合率100%；

4） 整体密封，无空腔无缝连接，适用于各种形状的基面；

5） 尺寸稳定性小于1%，具有一定的韧性，延伸率大于5%，不开裂；

6） 密度≥35kg/m3，抗压强度>300kPa，抗拉强度>400kPa，抗风能力强，能承受30kg/m2的外饰面重量而不脱落；

7） 良好的阻燃性：3S自熄，自碳化，不熔化。

上述性能决定了喷涂聚氨酯硬质泡沫保温材料无可比拟的优越性。

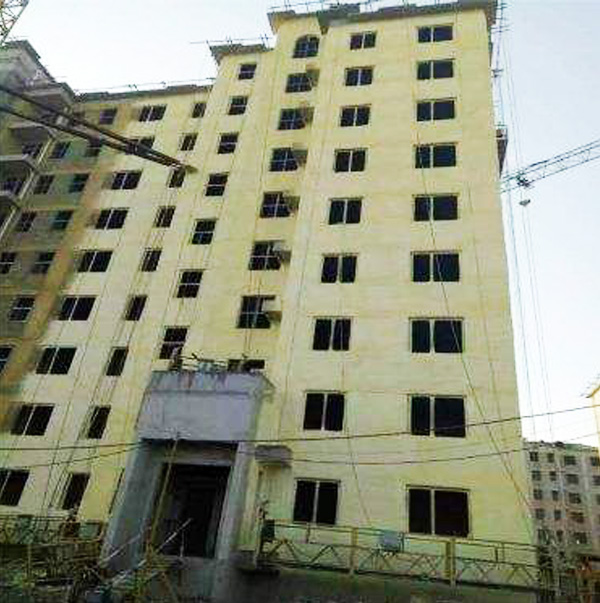

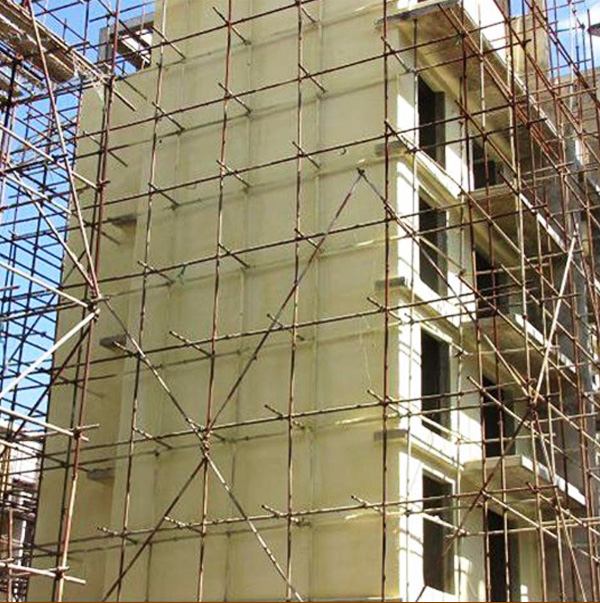

三、 EPS和XPS外绝缘的比较

1.保温性能：聚氨酯硬泡导热系数为0.022w/m.k，EPS为0.041w/m.k，XPS为0.028w/m.k。

2.密封：EPS和XPS用一个间隙和一个空腔密封。外部空气容易通过缝隙，空腔循环，影响绝缘性能。以大连地区为例，24cm轻质砌块墙体的体型系数大于0.3，节能65%，墙体传热系数为0.57。

3.面砖层抗风及承载力：Pu密度35kg/m3，抗拉粘结强度0.3MPa，能完全承受高层建筑外墙因风产生的负压荷载，面砖重量30-35kg/m2。但干态EPS的拉伸强度仅为0.1MPa，浸泡后的粘结拉伸强度较低。因此，EPS一般不能用于高层建筑。粘贴高层建筑饰面砖时，还应使用钢丝网和塑料钉。

4.抗裂性能：聚氨酯系统采用整体喷涂，聚氨酯的保温稳定性为±30℃，尺寸变化率小于1%。另外，表面不开裂，用薄抹灰弹性抗裂层。EPS和XPS在施工前需降解40天，这在实际应用中很难实现。因此，国内EPS保温工程存在裂缝、冷壁、回水等问题。

5.防水性能：聚氨酯硬泡封闭率为90%，自结皮封闭率为100%，特别是门窗板整体发泡，堵塞所有空隙，而EPS、XPS为空腔糊，而水、冷凝水则容易穿透裂缝和空腔进入室内。

6.环保性能：聚氨酯发泡剂可为无氟或半无氟发泡，而XPS和EPS难以实现。多采用氟里昂发泡，气体挥发破坏臭氧层，造成大气污染。

7.Pu系统可用于屋面保温防水一体化，由原来的七层法改为三层法，简化了工艺，工期缩短了两倍，工程造价每平方米降低20-30元。

通过对比可以看出，现场聚氨酯硬质泡沫外保温系统较以往的EPS和XPS外保温系统具有明显的优越性。随着国家对建筑节能决策的不断加大，特别是节能65%的全面实施，喷涂聚氨酯硬质泡沫外保温体系的应用具有广阔的前景。

喷涂聚氨酯硬质泡沫是一种较好的保温材料，已得到广泛的认可。具体施工技术已经成熟，并在逐步完善。

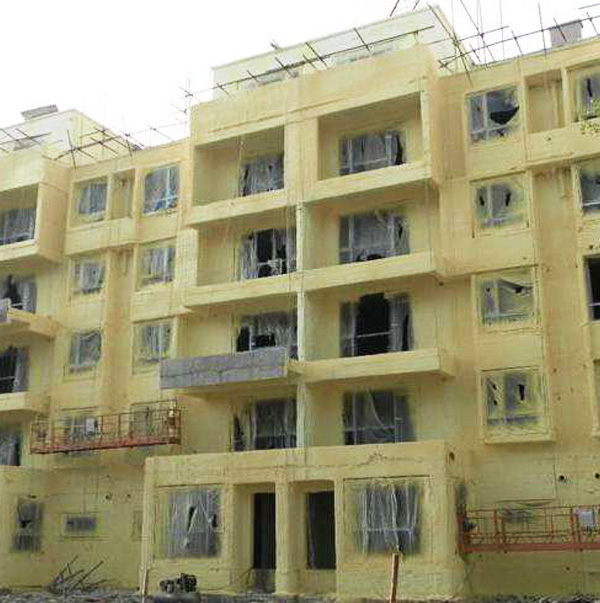

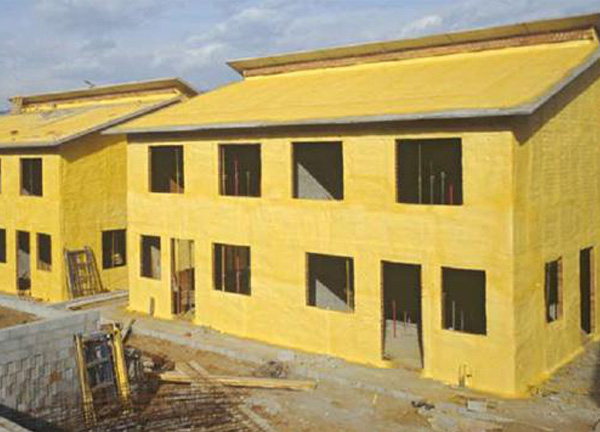

四、外墙保温及屋面保温防水做法：（略）

五、喷涂聚氨酯硬质泡沫外保温系统工艺中的问题

1.严格要求基层表面平整度。如果基层表面不平整，将用聚氨酯硬泡完全抹平，导致工程造价增加，给主体施工单位带来一定困难。因此，必须严格要求基层的平整度，放样、划线是表面平整的关键；

2.泡沫塑料表面凹凸不平，必须人工打磨，造成聚氨酯原材料的浪费和粉磨对周围环境的污染。现正针对上述问题进行研究，力争研制出一套完整的注射滑模系统或一套用于磨削加工的吸尘设备；

3.与XPS相比，Pu体系应用于墙体的成本略高。
